作者：chaojiadmin添加時間：2016年05月28日 11:21查看次數：1355

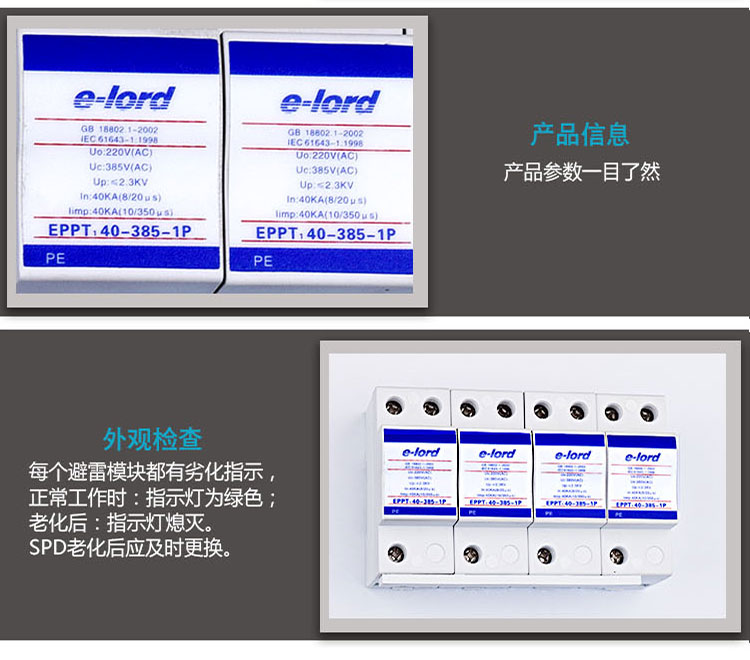

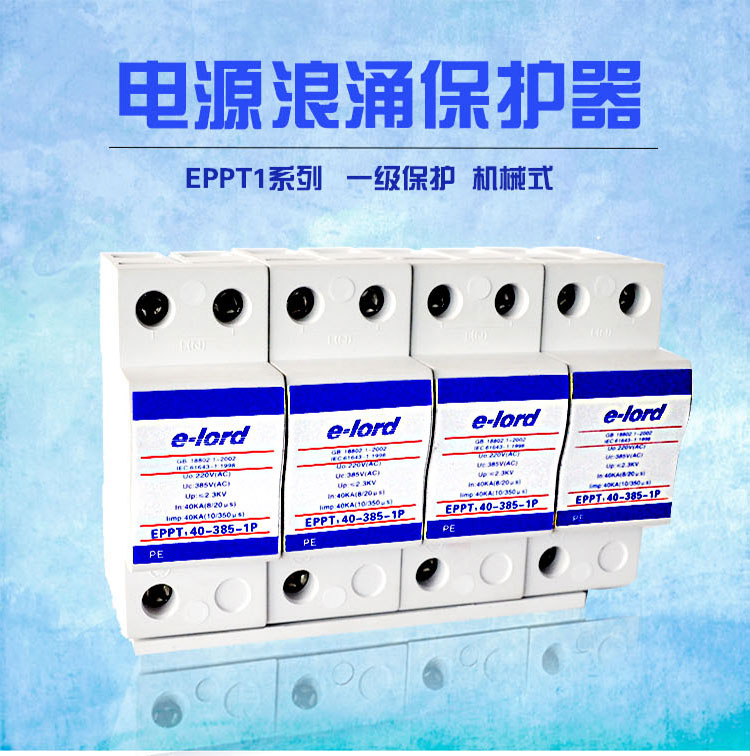

EPPT1系列高能電源避雷器

是由多個單片式火花間隙或多個高能限壓芯片組成，適用于T1分類試驗，用于首級防護場合，防止雷擊過電壓或雷電波侵入對交流用電設備的破壞。

EPPT1系列高能電源避雷器接線簡便，安裝方便，安全可靠。開關型具有功能強大的“面放電火花間隙”雷電流泄放能力高，且具備續流抑制功能，可滿足高可靠高穩定系統的要求。

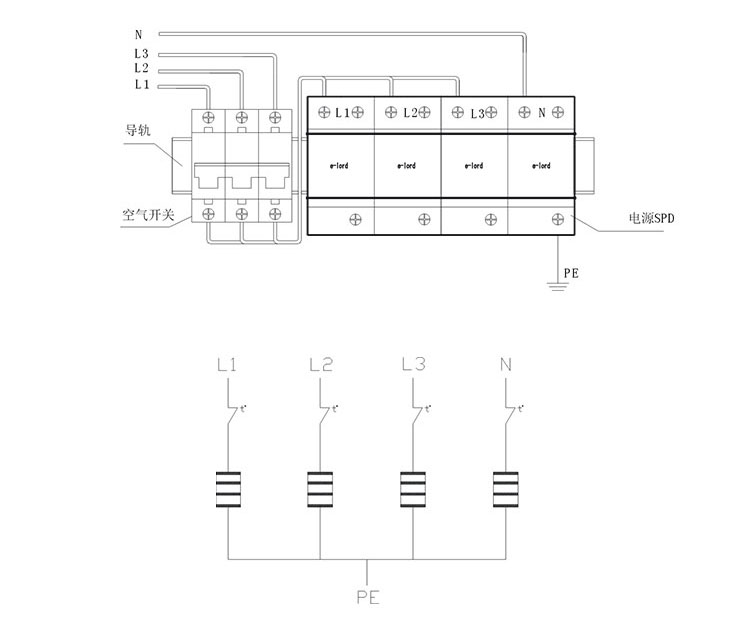

SPD與設備的接線方式

安裝使用條件

安裝注意事項

1．已有可靠接地系統，在配電柜（避雷器安裝處）的接地樁（條）上進行接地電阻的測定，電阻應符合相關規范要求。（或滿足國家、部級標準）。

2．配電柜中應留有安裝避雷器的空間，水平寬度為18×4（72） mm，上下寬度為大于150mm（考慮接線的方便），前后為大于 100mm，同時應有長為大于72mm的Ω型導軌，以固定避雷器。

3．配套的配電柜應滿足國家相關產品標準。

注：L為電源相線；N為電源零線；PE為地線。

1．相線用6-25mm²紅色/綠色/黃色導線連接；

零線用6-25mm²黑色導線連接；

地線用16-35mm²黃綠色導線連接。

2．為防止短路，在避雷器的上端應安裝相應的，曲線C的空氣開 關。

1.應檢查空氣開關已經合閘導通，以保證避雷器處于運行狀態；

2.本產品只適用于室內使用；

3.不要在雷雨天安裝。
